顯微組織

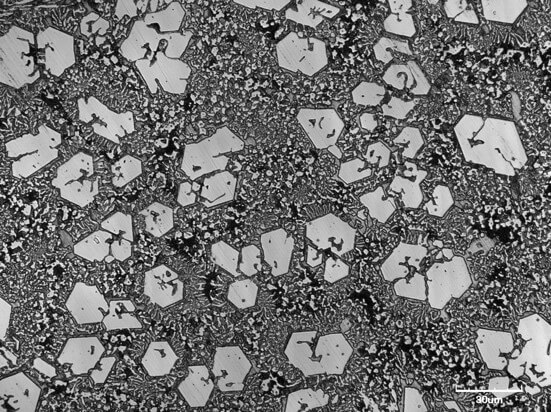

耐磨復(fù)合鋼板的顯微組織由共晶的滲碳體、合金馬氏體、殘余奧氏體組成基體，其上均勻分布的大量高耐磨碳化物組成，碳化物的硬度可達HV1700，是構(gòu)成高耐磨結(jié)構(gòu)的骨架，基體與硬質(zhì)抗磨質(zhì)點的最佳配合使材料具有優(yōu)異的耐磨性。其顯微組織示于右圖。

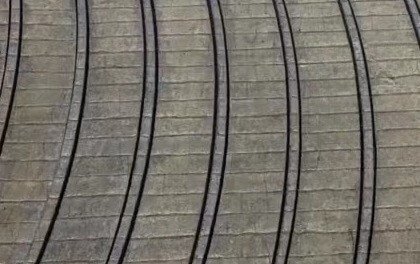

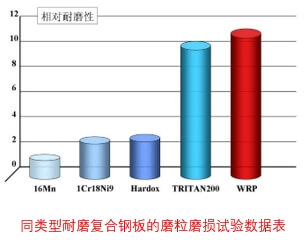

| 編號 | 名稱 | 總厚度 | 耐磨層厚度 | 說明 | 報價 |
|---|---|---|---|---|---|
| WRP-A0604 | 6+4 | 10 | 4 | WRP106焊絲 | 獲取報價 |
| WRP-B0604 | 6+4 | 11 | 4 | WRP360焊絲 | 獲取報價 |
| WRP-C0604 | 6+4 | 12 | 4 | WRP360焊絲，外加粉，Cr>25% | 獲取報價 |
| WRP-A0804 | 8+4 | 12 | 4 | WRP106焊絲 | 獲取報價 |
| WRP-B0804 | 8+4 | 12 | 4 | WRP360焊絲 | 獲取報價 |
| WRP-C0804 | 8+4 | 12 | 4 | WRP360焊絲，外加粉，Cr>25% | 獲取報價 |
| WRP-A0606 | 6+6 | 12 | 6 | WRP106焊絲 | 獲取報價 |
| WRP-B0606 | 6+6 | 12 | 6 | WRP360焊絲 | 獲取報價 |
| WRP-C0606 | 6+6 | 12 | 6 | WRP360焊絲，外加粉，Cr>25% | 獲取報價 |
| WRP-A0806 | 8+6 | 14 | 6 | WRP106焊絲 | 獲取報價 |
| WRP-B0806 | 8+6 | 14 | 6 | WRP360焊絲 | 獲取報價 |
| WRP-C0806 | 8+6 | 14 | 6 | WRP360焊絲，外加粉，Cr>25% | 獲取報價 |
| WRP-A0808 | 8+8 | 16 | 8 | WRP106焊絲 | 獲取報價 |
| WRP-B0808 | 8+8 | 16 | 8 | WRP260焊絲 | 獲取報價 |
| WRP-C0808 | 8+8 | 16 | 8 | WRP260焊絲，外加粉，Cr>28% | 獲取報價 |
| WRP-A1008 | 10+8 | 18 | 8 | WRP106焊絲 | 獲取報價 |
| WRP-B1008 | 10+8 | 18 | 8 | WRP260焊絲 | 獲取報價 |
| WRP-C1008 | 10+8 | 18 | 8 | WRP260焊絲，外加粉，Cr>28% | 獲取報價 |
| WRP-A1208 | 12+8 | 20 | 8 | WRP106焊絲 | 獲取報價 |
| WRP-B1208 | 12+8 | 20 | 8 | WRP260焊絲 | 獲取報價 |
| WRP-C1208 | 12+8 | 20 | 8 | WRP260焊絲，外加粉，Cr>28% | 獲取報價 |
| WRP-A1010 | 10+10 | 20 | 10 | WRP106焊絲 | 獲取報價 |
| WRP-B1010 | 10+10 | 20 | 10 | WRP260焊絲 | 獲取報價 |
| WRP-C1010 | 10+10 | 20 | 10 | WRP260焊絲，外加粉，Cr>28% | 獲取報價 |
| WRP-A1212 | 12.5+12.5 | 25 | 12.5 | WRP106焊絲 | 獲取報價 |
| WRP-B1212 | 12.5+12.5 | 25 | 12.5 | WRP260焊絲 | 獲取報價 |
| WRP-C1212 | 12.5+12.5 | 25 | 12.5 | WRP260焊絲，外加粉，Cr>28% | 獲取報價 |
